servic TV polytron

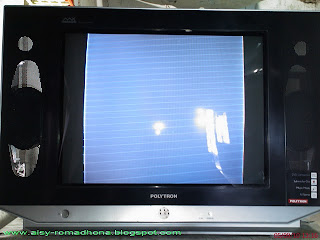

Beberapa hari yang lalu dapet servisan tv Polytron type MX-5202 yang menggunakan aisy single HBT-00-04G dengan kerusakan estafet alias nruntun alias sambung menyambung alias opo maneh yo? hehehe.....wis pokoke kerusakan nggak satu tok,gitu aja ya! hehehehe...awal kerusakan seperti pada gambar di atas,yaitu gambar blangking putih di sertai penyempitan gambar di kiri kanannya dan LED indikator menyala redup sekali. Kerusakan yang seperti ini karena disebabkan hilangnya/ngedropnya tegangan 5V yang masuk ke pin Vcc CPU aisy single yaitu pada pin 9,kemudian saya cek area tegangan 5V tersebut dan di dapati ada R517=180ohm dalam keadaan terkapar karena terpanggang tegangan dari 30V,dan ada juga diode zener D512=5.6V dalam keadaan short,dan juga satu lagi diode zener 5.6V di bagian PCB panel depan juga short (lupa nomernya aku hehehe....) Setelah penggantian ketiga komponen tadi,saya pun coba nyalakan tv nya untuk melihat reaksinya dan m@k ngik...ngik...ngik....ngik....ngik.....raster tidak muncul di sertai dengan LED yang berkedip-kedip seirama dengan suara tadi,kemungkinan dari FBTnya sumber bunyinya. Kemudian saya lakukan pengukuran tegangan 5V di pin 9 aisy single ini dan di dapati hanya terukur 2.5V saja ck..ck...ck..ck...dan setelah saya ukur resistansinya terhadap ground pin ini adalah SHORT !!!!!........aduuuuuuuhhhh....... Akhirnya pengembaraan pun di lanjutkan di luar meja kerja alias berburu aisy single ke service center POLYTRON di Jl.Diponegoro,Madiun,dan Alhamdulillah stock masih banyak dan harganya relatif terjangkau yaitu Rp75rb saja hehehehe......... Aisy single sudah di tangan dan bergegas pulang kemudian langsung di pasang dan m@k tul...tul...tul...hehehe....begitu suara nyolder aisynya,dengan hati dag dig dug serrr tv pun saya nyalakan dan m@k BYAAKK......,YES!! tv pun sudah nyala normal kembali,
dalam keadaan nyala tanpa antena alias bluescreen saya biarkan tv standby sendiri kurang lebih 10/15 menitan lah,naaaaaaah,,......di saat tv standby inilah ada susulan kerusakan lagi,yaitu R517=180ohm menjerit-jerit karena terkapar terpanggang oleh tegangan 30V dan efeknya yaitu kebul-kebul alias terbakar,saya ganti lagi terkapar lagi,saya ganti wattnya yang lebih gede juga terkapar lagi ,weleh,...weleh..

Akhirnya saya pun berdiskusi dengan rekan Ndowie via YM mengadukan tentang permasalahan ini,dan akhirnya di buatlah nota poin-poin pencegahannya dan sudah di buatkan thread di solderkita.com, Forum Komunitas Bengkel Elektronik. Kembali ke permasalahan terbakarnya R517,setelah mengikuti petunjuk nota poin-poin pencegahan dari Kang Ndowie ternyata penyebabnya adalah T506=C1815 sudah gemblung,kemudian saya menggantinya dengan transisitor yang kemampuannya lebih gede yaitu type D400,dan setelah di coba nyalakan tv dalam keadaan standby R517 itu pun sudah tidak terkapar lagi hehehehe...... Permasalahan tidak berakhir di sini,setelah R517 sudah tidak kebul-kebul lagi giliran panel yang nggak berfungsi begitu juga dengan remotnya,jadi tv hanya dalam keadaan standby saja, di ON kan dari panel maupun remot nggak bisa ON,padahal sebelum terjadinya kebakaran R517 tv bisa ON sendiri,setelah KUKUR-KUKUR disik saya pun lakukan pengukuran tegangan di kedua pin krystalnya di dapati masing-masing pin terukur 1.9V dan 1.3V dan ini adalah normal,beralih ke pin RESET aisy single di dapati tegangan sebesar 4.4V berarti normal,naaaaah berarti yang gemblung aisy RESETnya yaitu IC702=KIA7045AP,ternyata terbakarnya R517 tadi telah membuat aisy reset tewas,kemudian saya cabut aisy reset dan saya coba ON kan dari remot/panel ternyata belum respon,kemudian saya paksa reset dengan mengSHORTkan pin 2 dan 3 aisy reset sekejap saja m@k tul.....dan akhirnya bisa ON deh dari remot/panelnya,penggantian aisy reset pun di lakukan dan saya test lagi dengan mengON-OFFkan dari remot sudah respon kembali,panel juga berfungsi kembali hehehehe..... Setelah semua fungsi remot dan panel sudah normal kini giliran masuk ke penyettingan,maklum karena habis ganti aisy single baru kali aja datanya ada yang tabrakan,karena setelah di tv operasikan gambar normal tapi suara bisu hehehehe....adapun setting OPTIONnya adalah : OPTION0 01000001 OPTION1 10010010 OPTION2 00001001 OPTION3 00001100 OPTION4 00010000 OPTION5 00000000 OPTION LANG 00000001 OKE Rekan-Rekan Selamat Berjuang dan Bekerja!!! SUKSES

Siang tadi dapet telepon dari POS POM Lanud Iswahyudi Maospati untuk memperbaiki televisi di kantor komandan,langsung saja saya ke TKP heehehe.....sampai di tempat saya langsung melakukan pengecekan secara visual,tv saya nyalakan sebentar untuk mengamati reaksinya,jadi keluhannya begitu tv di nyalakan gambar bisa full normal,tapi setelah beberapa menit gambar mulai menunjukan adanya perubahan,gambar mulai menyempit sisi atas dan bawahnya hingga bersisa sekitar 5 cm saja tepat di tengah layar,dugaan pun ke area vertikalnya hehehehe...... Tanpa pikir panjang lagi tv pun langsung saya obrak-abrik,dan di dapati tv ini menggunakan aisy program M37211M2-503SP,aisy kroma TDA8361 dan aisy vertikal TDA3653C,dan saya lakukan pengukuran tegangan di area vertikalnya,dan hasilnya tegangan 24V ada,tegangan output vertikal 15V juga ada,naaaah......berarti mung elko tok iki penyebabe hehehehe.....langsung aja babat habis semua elco di area vertikalnya,dan dengan percaya diri yang sangat tinggi tv langsung saya nyalakan dan M@K BLOOOOOOONG.........!!!!! ternyata masih tetep saja nggak bergeming sama sekali reaksinya hehehehehe.......jadi malu saya hik...hik....hik.... :(( Akhirnya perang gerilya pun di gelar untuk menangkap biang kerok sesungguhnya,di mulai dengan pengecekan semua Resistor yang berhubungan dengan aisy vertikal sampai ke pin V.OUT dan VRAMP aisy TDA8361,dan tertangkaplah si biang kerok kerusakan yaitu R402=330K dalam keadaan putus,fiuuuuh.....akhirnya ketemu juga ya kamu......YESS!!!!



Setelah penggantian SEBUAH Resistor tok kuwi pun,akhirnya tv bisa normal kembali hehehehe.......woalah-alah ngertio ngono yo ora tak reboisasi elco-elcone mau yo yo....haduuuuh! yo wis lah ora opo-opo,sing penting oleh tambahan pengalaman hehehehe....SUKSES BUAT REKAN-REKAN SEMUA
