TV POLYTRON Jadul DM-1485 Gambar Putih Polos Tanpa OSD

                Dapet lagi servisan tv Polytron jadul type DM-1485 dengan keluhan,ketika tv di hidupkan gambar yang tertampil di layar hanya berupa layar putih polos tanpa OSD,tv ini menggunakan IC program HB-11-01/M34300-505SP dan IC kroma TDA8305A dan pertempuran pun di mulai.
Pertama saya lakukan pengecekan pada semua tegangan mulai dari B+,24V,185V,16V,tegangan 33V,9v pada IC kroma,5v pada IC program,kesemuanya ada dan normal-normal saja.

                Haduuuuuh......apanya lagi nih? akhirnya aku berkesimpulan kalo raster noise salju nggak ada berarti sinyal belum sampai masuk ke bagian penguat video,ya udah aku ubeg bagian videonya,naaaaaah......akhirnya ketangkep juga biangnya wakakakaka.....yaitu transistor T311=BC547,langsung aja aku ganti dengan yang baru dan langsung saya coba nyalakan tv dan M@K BYAAAAK......raster langsung muncul beramai-ramai hehehehe......koyo semut ngrubung gulo wakakakaka............

                 Raster sudah muncul tapi OSD kok belum nongol-nongol juga,walaaaaah......dapet bonusan lagi nih!!,ubeg lagi bagian H.Sync dan V.Sync nya dan di temukan T712=BC547 dalam keadaan sekarat alias megap-megap nafasnya hehehe.....langsung ganti baru lagi dan coba hidupkan lagi tvnya dan M@K CLIIIIING.......OSD nongol sambil plengah-plengeh kisinan wis konangan wakakakaka.......
Akhirnya garapan udah kelar dan terus nompo bayaran,pulang pun dengan senyum yang lebar wakakakaka.......OKE REKAN-REKAN SUKSES SELALU BUAT ANDA SEMUA!!!

Download schema tv sharp

Untuk download schema tv sharp silahkan pilih dibawah ini


Sharp tipe 14q25ms-14v20ms-14s20-ms klik disini
Sharp tipe 14q-s20mkII_(GA-1) klik disini
Sharp tipe 20Q200_MAIN_UNITBLOK_DIAGWAVE_F klik disini
Sharp tipe 20r20mkII klik disini
Sharp tipe 20X20 klik disini
Sharp tipe SM-20U20_20U25 klik disini
Sharp tipe SM-20U200_51U200_51U500_20U250_51U250 klik disini


Untuk mengekstrak file di atas silahkan download winzip disini
dan bila kompi anda belum terinstal adobe ataupun foxit reader silahkan download disini
bila rekan teknisi masih kerepotan untuk mengekstrak silahkan hubungi kami ..
smoga schema diatas bisa memperlancar dalam melakukan servis tv sharp.
untuk paswood extrak  aci123456.

Monitor LG Flatron 17"

     Monitor LG TR Horizontal jebol, setelah pemeriksaaan apa penyebab jebolnya ternyata ada C101 2KV hangus yang terletak pada Colector TR hor tsb terhubung dengan dioda zener dan C keground dan salah satu kakinya terhubung dengan IC bagian sincronisasi kira2 begitu karena saya tidak mau berlama-lama. Tidak lupa saya lepas Kop anoda dan memeriksa apakah ada short anoda ke ground dan ternyata tidak. Kemudian saya mengganti C tsb dan TR Horizontal J5804 dan bersiap2 untuk menghidupkannya dan ternyata monitor bisa kembali hidup kemudian dicoba dg CPU dan....Monitorpun langsung OK..!!

Kerusakan TR Horizontal juga biasanya disertai rusaknya Fet IRF630 bahkan sampai rusaknya Flyback.

TR Horizontal untuk Monitor: C5048, C5148, BU4522AX, C4769, J5840, J6820L, C5297, C5129, Toshiba 2SC5445, KOR2310FX dan masih banyak lagi .

TV TOSHIBA Flat mati total

     TV Toshiba Flat 15CZ5E1 kerusakan mati total setelah di cek sekering putus dan penyebabnya adalah STRW5753A koslet. Setelah diperiksa dengan seksama ternyata penyabab rusaknya STR tsb adalah C471 2KV kelihatan agak meletek walau tidak terlalu tampak, kelihatan hampir biasa aja seperti tidak rusak. Pada rangkaian ini ada 2 C 471 2KV di paralel yang terletak pada pin 1 ( Col ) ke ground. Setelah STR dan C diganti tv pun langsung OK..!!!

Kerusakan lain sering terjadi pada TV Toshiba yaitu pada PTC yang mengakibatkan putusnya sekering atau  turunnya MCB pada meteran listrik.

TV SONY Trinitron Flat 29" travo inverter mendenging

     SONY Trinitron 29" Kerusakan Power suply tidak mau start hanya bunyi mendenging pada Travo inverter, ini kasus pernah saya temui sekitar 6 bulan yang lalu. Ada dua power suply didalamnya yang pertama Power suply untuk IC Program/MICOM. Dan yang kedua adalah power suply utama. Jadi yang rusak adalah Power suply utama. Akhirnya setelah pengecekan pada komponen pendukung STR F6656 ternyata semuanya normal saya langsung mengganti elco 25v100uf walau elco yang aslinya masih terukur bagus, dan...tekan power...tv pun langsung OK...!! mudah2an info ini bermanfaat untuk anda.

TV POLYTRON IC TDA8361 Gambar tidak sinkron

POLYTRON Jadul 14" Gambar kadang normal tapi kadang tidak muncul hanya bergaris garis berjalan turun naik kekiri dan kenanan seperti kehilangan sincronisasi. Setelah pengecekan pada jalur AFC yang di ambil dari AC 185v dari FBT di copel melalui C dan di bypass oleh dioda dan C ke ground kemudian dihubungkan dengan R 10...K 1/4 w yang ternyata semuanya masih bagus dan masih tersambung ke pin IC TDA 8361 pada pin Sinc sparator. Setelah penyolderan ulang bagian yang kendor2 mulailah menghidupkan TV dan gambarpun normal kembali, setelah beberapa menit gambar mulai berkedip dan ahirnya kembali seperti semula kehilangan sincronisasi. Akhirnya saya tidak ragu2 lagi langsung saja mengganti IC TDA8361 yang bekasan yang masih hidup hanya rusak pada bagian Video input untuk VCD/DVD. Dan ternyata TV langsung OK.. setelah beberapa lama dan tv tidak berubah masih tetap normal akhirnya saya membelikan IC yang baru yang harganya lumayan mahal Rp 80.000,', ada juga OM 8361 yg harganya Rp 50.000,' tapi kebetulan sedang habis. Dan setelah dipasang IC..TV langsung OK..! dan AV pun sudah berfungsi kembali. Demikian sekedar info semoga bermanfaat.

Tips internet lancar dengan kabel DKU 5

     Sebelum saya menjelaskan pada point tersebut terlebih dulu saya menjelaskan cara instal kabel data DKU 5 untuk koneksi internet. Kabel data DKU 5 bisa digunakan untuk NOKIA 2115 2115i 2116i 2125i 2126i 2285 6115(CDMA)

1. Masukkan kabel data pada USB dan akan muncul NEW HARDWARE FOUND.
2. Instal driver kabel dku 5 dengan CD yang tersedia, tapi jangan menginstal PC suite.
3. Setelah selesai cek Kabel DKU 5 tersebut pada DEVICE MANAGER -> PORTS (COM/LPT) dan akan terlihat  DKU5 / CA 42 sudah terinstal pada COM ... misalnya COM 3.
4. Jangan dulu menghubungkan HP CDMA trsb denagn kabel DKU5 karena kita akan menginstal modem terlebih dulu.
5. Untuk menginstal modem terlebih dulu anda harus sudah punya driver modemnya (nmpCDMA2000_1x).
6. klik STAR->CONTROL PANEL-> klik PHONE AND MODEM.Kemudian Klik MODEMS pada menu dan klik ADD dan akan muncul INSTAL NEW MODEM beri CENTANG box dialog DON'T DETECT MY MODEM dan klik NEXT akan muncul jendela instal new MODEM -> klik HAVE DISK ->  klik browse dan masukkan DRIVER MODEMnya -> klik OK dan pilih modem NOKIA CDMA2000 1X 3G Packet Data Modem dan klik next dan pilih COM yang sudah terinstal  kabel data DKU 5 misalnya COM 3 dan selesailah sudah.
7. Selanjutnya colokkan kabel DKU 5 pada HP CDMA tsb dan akan muncul tanda kabel telah terhubung.
8. Selanjutnya kita akan membuat koneksi misalnya kita gunakan FLEXI UNLIMITED yang biayanya Rp 2500 perhari. Untuk mendapatkan USERNAME kita mendaftarkan dulu kartu FLEXI kita dengan mengirim SMS ketik REG HARIAN kirim ke 2255. Mulai dengan membuat koneksi klik START-> ALL PROGRAMS-> ACCESSORIES-> COMMUNICATIONS->NEW CONNECTION WIZARD dan akan muncul jendela -> klik NEXT -> pilih CONNECT TO THE NETWORK AT MY WORKPLACE-> DIAL UP CONNECTION ->klik next beri nama misalnya FLEXI UNLIMITED -> next ketik pada kolom Phone number #777 klik next dan selesai.
9. Isikan pada koneksi yang anda buat tadi dgn USERNAME dan PASSWORDS yang anda dapat dari mendaftar tadi dan klik DIAL... dan anda telah terhubung dengan INTERNET.
10. Untuk memperlancar koneksi biasanya dengan menambahkan DNSnya.
11. Anda juga bisa menambahkan setting advance pada modem properties yaitu dengan KLIK KANAN pada modem yang telah terinstal -> klik PROPERTIES -> ADVANCED dan tuliskan pada kolom extra setting at+crm=1;+cso=33 setting juga berlaku untuk Modem HP N6235.

     Seperti yang saya bilang dari awal, ini adalah cara modif kabel DKU 5 / CA42 yang harganya Rp 35000,'
Pertama tama anda siapkan kabel DKU 5 dan bongkar dengan cutter perlahan lahan agar tidak pecah.
Dan akan terlihat ada 5 kabel yaitu warna HITAM, ORANGE, HIJAU, BIRU dan PUTIH. Anda hanya mengangkat kabel BIRU yang tadinya terhubung ke IC melalui R4K7 lalu dilangsungkan saja tanpa R tsb dan kabel warna PUTIH biasanya sudah terlebih dulu dilangsungkan. Dan setelah dicoba hasilnya sangat memuaskan, tiada kegagalan dalam memulai koneksi dan browsing selamat mencoba...!!!

Demikian sedikit tips untuk anda semoga bermanfaat.

TV POLYTRON mati standby

                 Kemarin siang dapet panggilan servis lagi di Ds.Kauman,Karangrejo dengan tv Polytron type PN 14323KFA yang menggunakan aisy program HBK-00-01,aisy kroma TDA8841,aisy vertikal LA7840 dengan keluhan tv tidak bisa hidup,jadi hanya led indikatornya saja yang menyala,saya coba pencet tombol POWER di remot kontrolnya lampu led bereaksi tapi kembali ke posisi standby lagi,begitu pun jika tombol PROG+ di panel tv di pencet.

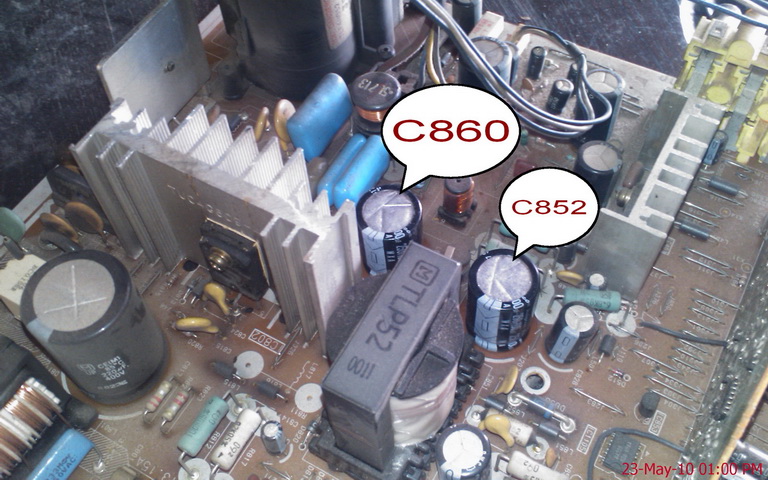

                 Kecurigaan saya pun tertuju pada elco untuk tegangan 50V nya,eeeiiiiittt......ternyata salah,si elco masih segar bugar rupanya hehehe.......kemudian beralih ke rangkaian vertikal,di sini pun nggak ada yang mencurigakan,hmmmmm.....akhirnya pemeriksaan pun saya alihkan ke area aisy programnya,saya lakukan pengukuran tegangan pada pin Vcc nya dulu,alangkah terkejutnya aku,karena saya dapati tegangan pada pin Vcc nya cuma 3.4V saja,padahal normalnya 5V,hmmm....ada yang ngorupsi nih tegangan wakakakaka......saya telusuri satu per satu jalur tegangan Vcc nya dan sampailah pada komponen L510:0.33ohm,di sinilah kejanggalan terjadi.

                 Rupanya L510 yang menghubungkan antara pin Vcc aisy program dengan tegangan 5V tersebut putus tus tus tus.......yang membuat kinerja aisy program abnormal,karena di pasaran nggak ada L kayak gini,ya udah saya ganti saja dengan R 1/4watt:1ohm saja.Dan alhamdulillah tv pun bisa beroperasi dengan normal kembali.SUKSES BUAT REKAN_REKAN SEMUA!!!

TV China Bergaris Vertikal

              Kali ini dapet lagi servisan tv China yang hanya bergaris vertikal dari atas ke bawah tepat di tengah-tengah layarnya,dimana kerusakan seperti ini penyebabnya adalah belum bekerjanya rangkaian horizontal secara penuh atau masih tertahan oleh sesuatu hal.

              Akhirnya perburuan pun di mulai dari rangkaian horizontal di sekitar FBT,dan tertangkaplah biangnya hehehehe.......yaitu terbakarnya L441:37uh dan putusnya R441:1K,hmmmmmm......tahun lalu juga pernah dapet kasus kayak gini,kerusakan sama tapi efek yang di timbulkan di layar berbeda,naaaaahhhh......rekan-rekan semua harap cermat dan teliti ya? hehehehe.......

Setelah penggantian 2 komponen tersebut pun tv sudah bisa normal kembali.SUKSES BUAT ANDA SEMUA!!!

Repair Flashdisk ( flashdisk kena write protek )

Jika kamu punya flashdisk dan mempunyai masalah seperti ini:

• Flash Disk mengalami Write Protect Error.
• Kamu tidak dapat membuang file atau memasukan file ke dalam Flash Disk.
• Upaya melakukan format pada Flash Disk mendapatkan pesan Write Protect.
• Flash Disk terkadang mengalami hal yang sama bila digunakan oleh komputer berbeda. Dan tetap tidak dapat digunakan oleh komputer kamu, walaupun terkadang dapat bekerja pada komputer lainPesan yang muncul pada windows xp


  PERINGATAN : PASTIKAN APAKAH ADA ATAU TIDAK TOMBOL SWITCH WRITE PROTECT PADA FLASHDISK KAMU SEBELUM MELAKUKAN LANGKAH-LANGKAH DI BAWAH INI KARENA BEBERAPA FLASH DISK TERDAPAT TOMBOL UNTUK MENG-AKTIFKANNYA

  Tip dengan CHKDSK dan Format melalui Dos Prompt
• Masuk ke DOS Prompt Windows XP dan ketik CHKDSK /F Drive letter : (chkdsk /f v:)
• Selesai memeriksa dari Check Disk (CHKDSK), coba anda buang file yang ada pada Flash Disk dengan perintah Del drive letter:*.*. Contoh pada perintah membuang file dari Flash Disk di drive V: adalah DEL V:*.*
• Sekali lagi anda coba format dengan perintah Dos Promt. Format V:
• Atau gunakan cara melalui Computer Management dan lihat volume drive V, dan anda coba format. Bila masih terdapat pesan error lakukan boot pada computer

Menggunakan registry
Jadi backup dulu semua registry sebelum kamu memulai saya ingatkan lagi bakup semua registry, jika sudah ikuti langkah-langkah dibawah ini:

1. Click Start->Run.
2. Ketik regedit tekan enter.
3. Click HKEY_LOCAL_MACHINE
4. Click SYSTEM
5. Click CurrentControlSet
6. Click Control
7. Click StorageDevicePolicies
8. Klik pada WriteProtect dan klik modify.
9. Jika value data 1 ubah jadi 0 dan klik ok.
10. Ulangi langkah 7 sampai 10 untuk ControlSet001 dan ControlSet002 .
11. Tutup Registry editor dan restart komputer.

Menggunakan Software
Jika cara diatas tidak berhasil coba dengan software ini, Smart Virus Remover namanya kedengaran seperti anti virus karena itu memang anti virus. Tidak hanya cuma mendeteksi virus tapi bisa membersihkan flash disk dari virus autorun.inf plus ada fitur realtime protection dan bisa mengembalikan setting windows, untuk flash disk yang terkena write protection tinggal jalankan aplikasi tadi klik kanan pada tray icon smart virus remover pilih disable write protection.

Download Smart Virus Remover Link 1 | Link 2

Software diatas tidak membantu coba yang satu ini, USB Write Protector
Download USB Write Protector

1. extract usbwp.rar copy file UsbWriteProtect.exe & UsbWriteProtect.
2. ini kedalam flash disk anda
3. Jalankan program UsbWriteProtect dari flash disk anda
4. Klik USB Write Protection ON (untuk memprotek flash disk anda)
5. Klik USB Write Protection OFF (untuk membuka protek flash disk anda)

ATAU

Menggunakan HP Drive Boot Utility (buatan HP namun jangan khawatir ternyata bisagunakan untuk merek yang lainya. Bahkan untuk memory kamera juga). Anda bisa download di ==> DISINI <== Setelah di download, jalankan dan pilih drive untuk flash disk yang akan diperbaiki.

1. Pilih tipe format disk yang mau di gunakan (FAT, FAT32 atau NTFS)
2. Pilih Quick Format
3. Kemudian pilih start untuk memulainya.

jika langkah-langkah sebelumnya tidak mempan ini langkah terakhir, dengan mem format paksa flashdisk kamu download software nya disini => DOWNLOAD <=

Semoga bermanfaat.

AC matik solution

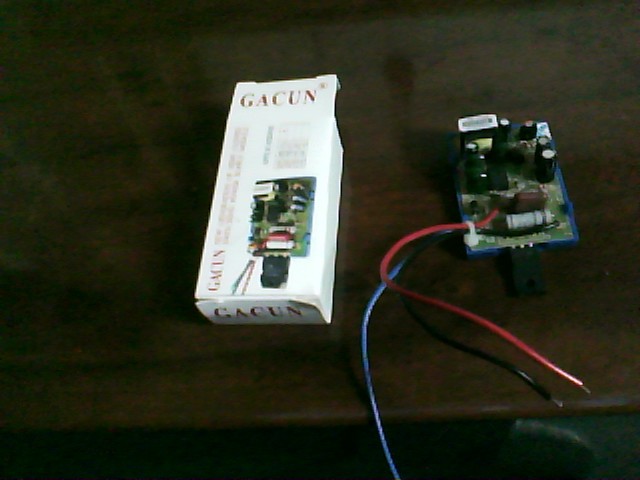

Bagi para teknisi yang kerepotan melakukan servis ac matik baik itu pesawat tv, monitor, dvd, dvb, dll. baik repot nyari spartpart, ataupun karena mahalnya harga  inilah solusinya paket modul acmatik dari Gachun. simple dan ringkas baik bentuk maupun pemasangannya. disini terdapat 3 kabel output. merah, biru, hitam.  merah disambungkan ke trafo primer ( B+ ), biru ke oktocopler ( bila perlu ga di pasang juga ga papa ), hitam langsung ke ground.disini tidak memerlukan heatsing yang lebar karena fet final tidak mengeluarkan panas . bahkan terkesan dingin.dalam kondisi on ataupun standby. dan yang lebih menarik harganya relatif murah rata 2 eceran cuman 20 rebon........heeheehhe .  lumayan buat solusi terakhir dalam keadaan kepepet....................... getu aja moga posting ini bermanfaat.

Kerusakan Horizontal TV SANKEN BAZZON nicam stereo

     Pada hari minggu yng lalu saya mengerjakan TV SANKEN BAZZON 29" dengan kerusakan mati total dan setelah pengecekan ternyata TR Horizontal short. Mulailah dengan pengangkatan TR tersebut, kemudian cek tegangan ada sekitar 125V berarti ada kemungkinan normal tetapi kenapa TR bisa jebol??? kemudian saya memeriksa bagian Horizontal mulai memeriksa Capasitor satu persatu beserta dioda ternyata normal semua. Saya beranikan untuk mengganti TR yang baru dan...TV bisa menyala tapi logo SANKEN sangat melebar sekali dan tiba - tiba pet..ngik ngik ngik tv mati dan terdengar bunyi Travo inverter berdengik ternyata TR jebol lagi. Akhirnya saya teringat dengan kasus TV LG yang gambarnya melebar cuma kalo di LG TR Hor tidak jebol.

     Setelah saya periksa ulang ternyata ada Capasitor 360n 250v nilainya sudah berubah setelah saya bandingkan dengan yang baru ternyata bergerak separuh dibanding yang baru bila diukur dengan tester menggunakan X100K. Akhirnya saya tidak ragu - ragu menggantinya dengan yang baru dan juga mengganti TR Hor D1557 karena tidak dapat type ini saya gunakan D2638  dan juga mengganti C 1uf 250v.

     Mulailah menghidupkan TV.....dan logo SANKEN sudah tidak melebar lagi sambil saya pegang heatsink TR hor siapa tahu panasnya berlebihan dan ternyata normal.  TV pun langsung OK...!!!

Demikian sedikit tips untuk anda semoga bermanfaat...

TV SHARP PICCOLO 14E52MK2 MATI

Informasi dari yg punya tv kemarin kena sambaran petir, langkah pertama buka tutup belakang tv,
sambil berdo'a mudah - mudahan tidak terlalu parah, kemudian setelah terbuka kelihatan mesinnya
masih kinclong. Ada secercah harapan batinku, lepas semua kabel kemudian periksa komponen
yg kelihatan terbakar, ditemukan R704=220 ohm. R706=0,22 ohm 1W. R705=0,82 ohm 1W. D732=zener8v2 short.
D715=zener5v6 short. dan STR W5453A short. Ganti baju terus berangkat belanja, tidak lupa bawa
catatan. Setelah pergantian komponen tersebut saatnya test drive, Bismillah....tv menyala normal
dan tak perlu lagi setting macam - macam....Alhamdulillah. Info dari bos Ndowie STR W5453 bisa
juga diganti dg STR W5454 dan lebih awet. Semoga manfaat......

TV PANASONIC TC2088 CDV

               Tadi siang dapet servisan tv panasonic type TC2088CDV dengan kerusakan gambar kanan kiri kurang full dan ada garis melintang secara horizontal di bagian tengah layar.
Langsung saya bongkar dan saya lakukan pengecekan secara visual,saya lihat heater nggak nyala,tapi kok layar nyala ya? hmmmm......kemudian saya lakukan pengukuran tegangan pada B+ pada kaki plus (+) elco C860:220uf/200V terukur hanya sebesar 56V saja,padahal normalnya 90V untuk tv Panasonic type ini,lalu saya ukur tegangan pada elco B+ yang satunya lagi yaitu C852:220uf/200V di sini terukur tegangan yang abnormal,terukur lebih dari 1000V,tapi elconya kok nggak MBLEDOS yo? hehehehe.....

               Naaaah......berarti nih elco kering kapasitasnya,akhirnya ketemu juga biangnya,ku ganti aja kedua-duanya biar awet sekalian.

              Setelah penggantian 2 elco tersebut,tv pun bisa normal kembali,jadi penyebabnya karena dropnya tegangan B+ yang masuk ke FBT.
Oke rekan-rekan semua,selamat bekerja,selamat berkarya,SUKSES BUAT ANDA SEMUA!!!!

Bedah Jeroan LCD TV

Ditulis untuk servis lcd tv.

Electronic Clinic kali ini mengajak Anda untuk melakukan operasi bedah LCD TV, mengetahui bagian-bagian LCD TV.
Lcd tv pada dasarnya terdiri dari 4 blok, yaitu:
1) blok power suply
2) main board
3) LVDS board
4) blok inverter
POWER SUPLY
karena lcd memerlukan kestabilan tegangan yang tinggi ,terutama untuk tegangan ke inverter ,maka dari tegangan litrik ke tegangan 380 V di stabil kan dulu dengan switching, setelah tegangan 380 stabil baru di proses di power suplykecil untuk tegangan stanby 5v , dan power suply satu lagi untuk tegangan inventer 24v dan tegangan untuk main board 5v& 12v, ada beberapa merk yang pakai tegangan 3,3v.

Kerusakan Horizontal TV LG

     Sering menemukan TV LG kondisi mati total. Setelah pengecekan ternyata TR Hor short/koslet sehingga semua tegangan output inverter drop. Mulailah dengan pengangkatan TR tsb dan mengecek kembali tegangannya dan ternyata normal.

Jangan dulu mengganti dengan TR yang baru karena pasti kau akan kehilangan TR tsb karena pasti akan jebol lagi, untung kalo langsung hidup dan normal. Setelah pengecekan pada block Horizontal out ternyata ada capasitor yang yang agak gendut dan setelah diangkat ternyata memang sudah kering tidak ada nilai kapasitansinya.

Capasitor ini terletak pada Colector TR Hor dibypass ke ground yng diparalel denagan Dioda. Untuk LG slim 21" inch biasanya menggunakan 183j 2kv (18n 2kv) untuk yang pearl black 29" menggunakan 103j2kv (10n 2kv). Setelah penggantian capasitor tsb dan TR Hor yang baru mulai menghidupkan TV dan ternyata TV langsung OK.

Pernah juga menemukan TV LG pearl balck 29" kondisi gambar melebar dan sehingga OSD hanya keliahatan separo. Seperti biasa pengacekan masih pada bagian Horizontal. Awalnya mengira pada TR FET drive Hor wide yang rusak dan setelah diangkat dan diukur ternyata FET tsb masih bagus. Dan mulailah kelihatan bagian yang rusak ada elco 250v1uf yang yang sudah mulai gendut dan setelah diganti gambar masih tetap sama.

Dan mulai mencari lagi apanya yang rusak, dan sepertinya mulai ketemu penyakit yg sebenarnya setelah saya mendapatkan Capasitor 154J 600V kelihatan agak gemuk. Mulai mengangkat C tsb dan mengukurnya dengan tester x100K dan ternyata tester tidak bergerak sama sekali pertanda C sudah kering.

Mulai mengganti capasitor tsb, karena tidak punya C yang sama hanya yang ada 204J 250V akhirnya terpaksa diganti dgn yang ini. Mulailah dgn menghidupkan TV dan gambarpun sudah tidak melebar lagi kelihatan sudah normal hanya kurang lebar satu CM karena Capasitornya tidak sama.

Lalu masuk ke menu service dengan menekan MENU di panel 2 kali tahan lalu tekan MENU di remot dan menambahkan nilai HOR WIDE hingga kelebaran gambar sesuai dan dengan menekan OK di remot untuk menyimpan settingan lalu tekan AV untuk keluar. Maka selesailah sudah TV kembali OK...!!!!

FBT Tester (Tester Flyback)...Manual !

Bagi rekan2 seprofesi yg sudah baca posting blog ini berjudul
”Service Itu Harus Logiss”, disitu ada cerita saya mengenai `Flyback Tester` (buatan sendiri th`99)dan teman-teman yang sudah membeli/memakai alat ini silakan baca dan klik disini !
Mungkin masih banyak rekan2 yg meragukan atau bahkan tidak percaya !
Bisa juga anda yg sedang baca tulisan saya kali ini mempunyai anggapan yg sama !
Sampai saat ini para Tukang Sevice Elektronik khususnya Tv, masih banyak yg sering
bingung kalo mengalami kerusakan pada FBT(Flyback), maksudnya: apakah FBT yg telah dicurigai itu benar2 rusak atau tidak ??? Kecuali secara fisik FBT tadi sudah terlihat menggelembung, pecah/retak, bocor atau kalau diukur pake AVO Meter lilitannya sudah konslet terhadap pin jalur Ground atau yg lain !
Kalau rekan mengalami hal ini pasti akan berusaha tanya kesana-kemari untuk mendapatkan jawaban yg jelas !
Bahkan siang malam sampai cari wangsit ke dukun yg paling ampuh yaitu mbah Google !
Dan apabila langkah ini tidak membuahkan hasil ujung-ujungnya pasti kembali pada pikiran anda sendiri yaitu Inner Feeling alias ilmu Katon....biasanya ”Kira2 dan Coba2” !
Selanjutnya FBT nekad dibelikan yg baru dan langsung diganti !
Kalau perkiraan anda tadi ternyata pas tentu Tv bisa nyala normal dan pikiran anda jadi tenang ! Coba kalau tidak ada perubahan...pusing kan jadinya he he he !!!
Nah, untuk solusi kerusakan tv seperti ini, jalan satu2nya tentu FBT tersebut harus ditest dulu untuk memastikan kondisi yg sebenarnya, yaitu dgn menggunakan FBT Tester atau alat pengetest Flyback !
Selama ini kalau rekan mencari artikel atau skemanya di internet mungkin yg ketemu hanya ada dr situs Australia atau http://www.jestineyong.com dari Philipina !
Tetapi Tester Flyback yg saya pakai ini lebih sederhana, manual, mudah dirakit dan simple penggunaanya dr pd yg ada di situs tersebut, karena tanpa IC dan hanya menggunakan 3 Transistor biasa pasaran ditambah D, R, C dan 1 buah spul H-Hold Tv Hitam Putih serta 1 buah trafo OT bekas radio lawas !
Sebelumnya sory banget dan bukannya hanya memberi iming2 buat rekan semua, saya hanya bisa menampilkan foto buram sbagai barang bukti dan layoutnya di PCB seperti diatas tanpa skema yg jelas !!!
Dan kalau anda memang benar2 menginginkan yg lebih lengkap dan detil silakan datang ke tempat service saya, alamatnya lengkap ada diatas !
NB: Untuk rekan2 yg berminat bisa menghubungi saya atau datang secara langsung juga boleh !!!!
Sekali lagi thanks berat buat bosku dulu (P.Sujari) di Huda Electronic yg telah susah payah mencarikan skema Tester Flyback Manual ini...!!!
And...semoga cerita kali ini berguna buat para Tukang Service Tv !

Service Mode TV Solitron

Untuk masuk sermod, langkah pertama matikan tv lewat tombol power pada panel tv, kemudian tekan dan tahan vol+ dan vol- pada panel tv kemudian nyalakan lagi dengan tombol power pada tv, tunggu sampai tv menyala dan tampil tulisan " Adjust Menu ". Untuk memilih gunakan tombol angka pada remote, dan untuk pengaturan gunakan tombol volume. Semoga manfaat.....

Service TV Sharp

     Betapa pusingnya kepala kita ketika kita memperbaiki sebuah TV yang belum ketemu permasalahannya. Kepala rasanya ingin di jedotken ke tembok tetapi sayang cuma punya satu kepala. Misalnya saja TV Sharp UNIVERSE yg menggunakan IC TDA9381 / IX 3368. TV ini menggunakan system proteksi. Berikut adalah macam2 kerusakan TV Sharp.

1. Tekan tombol, led berwarna hijau kemudian kembali merah/standby. Dikarenakan flyback tidak bekerja, biasanya karena Flyback rusak atau tidak bekerjanya Horizontal oscilator, ada tegangan 5V yang hilang untuk suply Hor OSC.
2. Tekan tombol led berwarna hijau dan ada suara Flyback bekerja tapi tv tidak nyala malah lampu led kembali merah dan berkedip. Biasanya kerusakan pada data EEPROM biasanya pada setting Bahasa/ Language. Umumnya Setting semua bahasa di parameter diberi nilai 0.
3. Tekan tombol led berwarna hijau dan sepertinya TV akan menyala tetapi tv kembali standby dan led berwarna kuning dan berkedip. Masih kerusakan pada data. LED F beri nilai 0.
4. Tekan tombol TV hidup ada gambar kemudian kembali standby. Disebabkan ada tegangan yang awalnya normal kemudian drop dikarenakan komponen yg short atau bocor. Contohnya Dioda Zener 5v yg terhubung dengan dengan SDA dan SCL. Dan ada satu dioda zener juga di dekat flyback yg terhubung dg Heater dan tegangan 12v output inverter.
5. Power suply tidak bisa start / standby walau sudah ditekan power on. Disebabkan karena tidak ada tegangan power on dari IC program untuk umpan ke TR switch Power suply karena tegangan di IC program lemah / drop. Ganti Elco 16V47UF dan 6.5V100UF pada IC suply 3.3V. Masalah seperti ini juga sering terjadi karena Elco 160V220UF sudah melemah/kering.
6. Kerusakan pada bagian Vertical seperti IC koslet atau hilang tegangan.
7. R 33 ohm untuk tegangan 45v untuk suply IC vertikal sering panas dan terbakar disebabkan karena C1n dan R 1K8 smd bypass ke ground kendor atau putus pada kaki 1 dan 2 IC Vertical, gejala ini juga disertai dengan tidak munculnya gambar/raster.
8. TV menyala tapi tidak ada gambar hanya ada OSD, ada jalur Video yang putus yang melewati rangkaian horizontal biasanya karena PCB hangus.
9. Suara siaran TV Gemeresek dikarenakan system suara BG rusak. Ganti IC eeprom samakan datanya, di parameter BG diberi nilai 1.
10. Untuk yang menggunakan IC Suara AN5891K pada parameter harus di beri nilai 1 karena bila tidak tv akan kehilangan suara. Untuk yang tidak menggunakan diberi nilai 0.
11. Pada TV Sharp yang menggunakan Power suply STR W6753 / W6754 jarang sekali protek. Kerusakaakan sering terjadi pada STR tsb. Tanda2nya TV sedang ditonton tiba-tiba mati total kemudian ditekan lagi tombol tv hidup kembali dan tidak lama kemudian tv akan mati lagi apalagi bila ada gambar yg sangat terang. Ini terjadi karena power suply drop karena STR sudah melemah.

Skema IC Vertikal TDA8357

Solderan kendor pada R501/C501 dan R502/C502 penyebab R505( 33 0hm) sering hangus.

Service TV China

1. Kerusakan Power suply

• TR jebol/short karena suhu yg terlalu panas dan juga karena ada komponen pendukung yg rusak seperti elco.
• Gunakan TR yg paling sesuai  Seperti D2498/D1710/C5088(14, 20 dan 21 inch), C5296, C5297, C5299 untuk 29 inch dan TR drivernya C3807/ C2655.
• Tegangan naik, R 47K, 100K, 150K Pada rangkain Adjusment putus/melar.
• Pertama start tegangan normal lama2 tegangan naik, TR A1015 yg sudah melemah.
• TR A1015 short mengakibatkan power suply tidak bekerja / swicth, sering karena kena radiasi petir.
• Kadang TV bisa hidup kadang drop, kadang hidupnya gambar menyempit dan tidak sinkron, ganti Trimpot 2K2.
• Pertama On TV bagus setelah beberapa detik layar menutup seperti IC vertical rusak terus membuka dan seterusnya scara bergantian, kerusakan pada dioda IN4148 untuk tegangan umpan balik.
• Tegangan tidak mau keluar padahal semua komponen bagus, ganti optocoupler.
• Tegangan Drop dan bergetar disertai bunyi derik pelan pada travo inverter, ganti optocoupler.
• Kerusakan optocoupler juga mengakibatkan TR jebol.
• Tegangan Drop bisa juga karena C 681 2kv hangus.
• Tegangan normal, TV pun menyala normal TR tidak panas tapi tiba2 TR jebol disebabkan R1K2 putus untuk bias minus ke kaki basis TR drive C3807.
• Elco kering sehingga TV tidak bisa ON / B+ drop, atau ada gangguan pada gambar.

2. Kerusakan pada coil IF gambar / AFT

• Gambar tidak tepat dan tidak bisa di auto search/ tidak nyimpan. Biasanya yg rusak bukan Lilitannya tetapi C nya dan bisa diganti dg C biasa yg ukurannya -+ 60pf, ada juga dengan 30pf.
• Gambar tidak bisa disearch/tdk bisa menyimpan bisa juga karena kerusakan / kesalahan data di VIF.SYS.SW atau VIF38,9.

3. Gambar tidak mau sinkron

• AFC tidak ada masalah, ganti elco 1uf 50v kopel dari TV out ke TV in pada IC gambar. Begitu pula Video bila tidak mau sinkron karena lemahnya sinyal yg masuk.

4. Suara langsung besar

• Kesalahan pada data/pilihan STEREO OPTION.

5. IC eeprom rusak

• TV standby tidak bisa ON.
• Pada tv China tertentu kerusakan data eeprom bisa mengakibatkan, Tv hanya bisa hidup, setelah hidup remot dan swicth tidak berfungsi dan OSD tidak muncul.

6. Hilang warna

• Ganti elco 0,47uf 50v pada bagian croma (ini diluar kerusakan data)

7. Kerusakan IC gambar/bagian croma.

• TV blank atau hanya blue screen tidak ada OSD.
• Salah satu warna hilang, misalnya warna Hijau.

8. Tidak ada OSD dan tombol di TV tidak berfungsi (bukan Child lock).

• Cek R 150K dan TR C1815 pada jalur sinkronisasi vertikal. Biasanya sering putus R nya.

9. Kerusakan bagian Vertikal / Gambar segaris mendatar atau kurang lebar.

• IC vertikal rusak atau Koslet biasanya dalam pengukuran tegangan 24v drop dan di outputnya tidak ada tegangan. Normal 12 -14 volt.
• IC Vertical tidak bekerja karena tidak ada input / drive dari vert osc / drive. Biasanya IC adem2 saja dan pengukuran di output sama dengan Suplynya sekitar 24v.
• Kerusakan komponen pendukung seperti Elco dan dioda dan yg lainnya.

IC vertikal untuk TV China,

• LA78040 = STV9378
• STV9302 = TDA8172
• LA7840 = LA7841/LA7835.

10. Kerusakan Flyback

• Biasanya TR horizontal Juga Short (karena tidak ada system proteksi) dan Tegangan B+ jadi Drop atau hilang. Flayback mengeluarkan api atau pada pin ABL keluar HV sehingga R hangus walau diganti dg R yang baru masih tetap hangus.

 Demikian sedikit tips untuk anda semoga bermanfaat..

Samsung Unique mati tegangan B+ naik

Beberapa hari lalu dapat servisan tv Samsung model CW-50836V dalam kondisi mati. Ada sedikit sinar putih pada layar, disertai suara keras pada flybacknya, dan ada kebocoran pada kop anoda.

Dari pengecekan diketahui flyback rusak terdapat retakan halus pada bodynya, sehingga tegangan menyambar keluar kearah elco didekatnya. Wah…bisa2 merembet nih. Cepat2 kumatikan TVnya.

Setelah aku ganti dengan flyback yang baru, dan aku lapisi ulang pada kaca lokasi kop anoda dengan meni besi . Aku coba nyalakan, gambar dan suara normal.

Posisi mati, coba kupegang body flyback dan TR HOR kok lumayan panas melebihi rata2. ternyata tegangan B+ 135 volt. Elco2 pada primer SMPS kuganti, dan ku adjust trimpot pengaturnya.

Untuk rekan2 PEMULA perlu diperhatikan bila hendak memutar VR adjustment power supply SMPS harus posisi pesawat MATI, saklar power utama OFF, atau cabut colokannya kalau perlu.

Hal ini untuk menghindari kerusakan akibat hentakan tegangan. Diibaratkan potensio volume yang bisa saja tidak mulus, bisa keluar suara GROK…GROKK..kurang lebih seperti itu gambaranya.

Setelah tv di coba posisi tertutup beberapa jam. Dinyatakan OK.

Akhirnya bayaran lagi ..hehehe .

Semoga bermanfaat

DVD no disk

masih di hari yang sama dan jam yang berbeda sebuah DVD dengan trouble piringan muter pelan terus no disk ganti motoran langsung jadi deehhhh ga perlu pakai acara palu ataupun gergaji..... (heheheheehehehhe..... )
