TV Samsung Zoom Vision LED Berkedip-kedip

                Setelah sukses dengan LG pearl blacknya ama yang punya rumah di suruh lagi nyervice tv Samsung Zoom Vision Hitron dengan type CB-338CV dengan keluhan kerusakan bila tv di on kan tv tidak mau menyala hanya indikator LEdnya saja yang berkedip-kedip terus menerus,tombol panel dan dari remote tak bereaksi,tv ini menggunakan aisy program SZM-173EV dan aisy crhoma TDA8841 S1.

               Setelah di lakukan pengecekan di dapati tegangan B+ kegedean,dimana untuk tv Samsung standartnya 125V,di sini terukur 148V,jelas ada yang nggak beres di rangkaian B+ adjustnya ,walhasil benar ternyata ada R yang melar di rangkaian tersebut yaitu R816=120K.Pergantian pemain pun di lakukan dan langsung di ujicoba dan MAK NYOSSSS langsung melek kembali tuh Tv hehehe...........

               SUKSES BUAT SEMUA.

Cacat Raster TV LG Pearl Black Type 29FU3RL

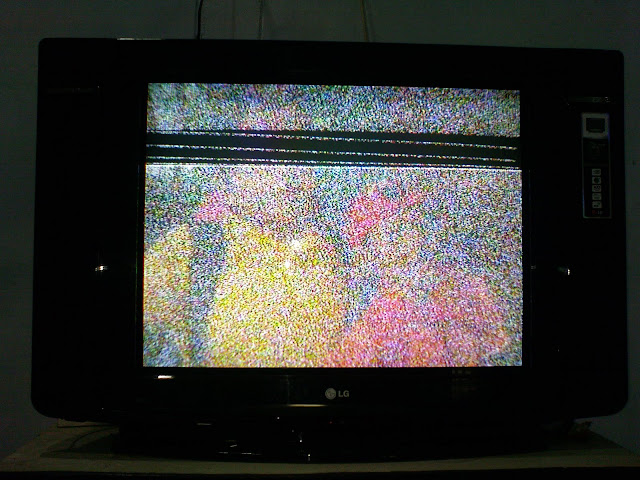

              Siang tadi dapet panggilan service tv di rumahnya Bp.Memed/Ibu Evin,Ds.Banjarejo kec.Barat,Magetan.Adapun tv nya adalah LG pearl black type 29FU3RL dengan kerusakan gambar normal hanya saja ada garis-garis hitam di tengah-tengah layar,seperti nampak pada gambar di atas.Tv ini menggunakan aisy tunggal type TDA12011PQ/N1F00 dan aisy vertikal STv9326.

              Awalnya saya solderi ulang semua titik solder di semua bagian,tapi begitu di coba di nyalakan masih tetep nongol saja tu garis-garis hitam,semua tegangan di cek juga dalam keadaan normal semua.Akhirnya saya lakukan pengecekan secara visual,tapi tidak ada komponen yang hangus terbakar,sampai akhirnya ada tanda-tanda yang mencurigakan pada heatsink aisy vertikalnya,pada heatsink tersebut seperti ada bercak hitam,setelah saya periksa lebih lanjut,ternyata sumbernya dari elco C415=1000uf/35V yang njebrot body bagian sampingnya,hehehe.......

              Akhirnya ketemu juga biangnya,langsung aku ganti aja dengan yang baru trus tancep gas ke posisi pengetesan dan MAK BYARRRRR,gambar langsung MAK NYOSSS lagi hehehehe.....lagi-lagi ternyata garapan KRIUK_KRIUK wakakakaka.........SUKSES BUAT SEMUA.

TCL-2136S...Kacau !!!

Kasusnya begini, stelah Tv barusan nyala tiba2 muncul tulisan ”AUTO SCAN AFTER 3 SEC...”, trus mndadak pindah posisi AV, lalu Colour system berubah menjadi NTSC 358...dst-dst berganti2 ! 5 voltnya sudah terukur dgn baik.
Penyebab kerusakan sperti ini biasanya karena Eprom(24C08) kacau ataupun ada pada tombol2 panel yg berkarat shingga mnyebabkan kebocoran hambatan !!!
Tanpa pikir panjang langsung saya ganti 2 komponen tsb, Tv kuhidupkan....dan gambar bagus, tapi lho.....koq pancet yah, pusing aku, wah apaan nih !!!
Rekan-rekan kira2 pernah gak ngalamin kayak gini ??
Nah, solusinya baca baik2 ;
Open dan ukur jalur Key in, yaitu pin no 3 (Tv ini pakek Single Chip 8821...). Kalo ada tegangan dgn nilai trtentu dan diam artinya IC ini tidak rusak ! Selanjutnya ukur tegangan di semua Resistor pada jalur ini, kalo tidak stabil alias ber-ubah2 berarti ada sbagian ato salah satu resistor tsb ada yg molor ato berubah nilai, ganti aja dan ukur lagi teganganya, pasti beres......!
Okay rekan nyampek sini dulu yahhh....lanjoot kerjaanya !

Toshiba 14S3E-Standby !!!

Tv ini mnggunakan IC Tunggal 8801CPN...!
Datang dgn kondisi Standby led nyala merah, saya coba tekan channel di panel ataupun pake remote gak respon !
Saya bongkar boxnya, dgn kondisi nancep semua, terukur B+ trnyata cuman 65volt...
Smua beban tak lepas tegangan hanya naik sdikit mnjadi 72volt, kcurigaan ada pada Regulator, STR-W5753A langsung saya ganti baru (di Malang seharga 15ribu) !
Stelah saya pasang, steker saya colokkan...dan, lahdalah koq saya ukur tegangannya tetap aja kira2 70volt....Apanya nih ????
2 hari Tv ini mmbikin keruh pikiran sampek sulit tidur, karena smua komponen yg brhubungan telah saya ukur oke2 aja, apanya ya kira2 ???
Kalo rekan2 mngalami Tv Toshiba (Type: 14S3E) dgn krusakan sperti ini jgn kuatir ya !
Ikuti Tips saya sbb;
Pake AVO Manual dgn skala Ohm paling tinggi, lepas lalu ukur pin 3-4 Optocoupler (Nomornya: 3171), kalo jarum AVO brgerak sdikit ke kanan (ada Hambatan) berarti ada kbocoran pada komponen ini, tidak lupa saya pastikan dgn mnggunakan AVO Digital trnyata ada hambatan sbesar 370k ohm, sharusnya tidak boleh !
Inilah yg mmbuat krjaan2ku yg laen jd trtunda, Nah stelah pnggantian komponen ini Tv langsung Clingggg, B+ nya jadi 118volt alias normal !
Oke sobat nyampek sini dulu, smoga ada gunanya........

CD Player Mobil No Sound

Pada saat menerima cd player mobil ini, saya bisa pastikan bahwa ini masih baru. Terlihat pada box fisiknya masih bersih dan tidak berdebu. Dalam hati bertanya, masak sih barang baru sudah rusak? Setelah menyambung kabel tegangan dan speaker, aku nyalakan dan terdengar hanya suara serak dan bikin telinga risih. Langkah pertama cek blok power amplifier, ternyata normal, tegangan juga normal, elco juga masih utuh belum ada yang hamil. Ternyata biang keroknya ada pada blok tone kontrol yg pakai IC SWE 7313. Coba beli di toko sparepart gk ada yg jual, kemudian coba cari di dunia maya ternyata juga gak ada datasheetnya. Ternyata yg ada TDA 7313 dan terlihat data pinnya sama, coba beli lagi ke toko dan ternyata ada. Sambil nyengir aku pulang dan langsung pasang ini IC dan Alhamdulillah berhasil. Bisa juga diganti dengan IC TDA 7348 / PT 2313 L. Salam sukses buat semua rekan teknisi.......

Semro PH-1487 Tr Hor Puanas !

Tv ini mnggunakan IC Chroma dan Oscilator V/H LA7688, datang dgn kondisi mati !
Setalah saya bongkar, steker saya tancepkan B+ dan Vcc lainya drop smua, pendingin Hor. puanas ! Stelah TR Hor. saya lepas B+ normal, saya ukur trnyata Transistor tsb bocor !
Lalu TR saya ganti, Tv saya nyalakan kembali dan.....ada suara seperti mercon kecil meletus berkali2, belum sempat mngukur smua tegangan TR Hor. langsung putus !!!
Utk mgatasi krusakan sperti ini, cob ikuti solusi saya sbb:
*** Remove Deflection Yoke, Check & Replace Capacitor 7n5 at Hor.Colector and
resolder X-tal Hor.Oscilator....!
Stelah langkah trsbut, smua saya pasang kmbali dan Tv saya nyalakan akhirnya normal kembali !
Smoga cara ini mnjadi solusi yg brguna bagi para pembaca dan seprofesi...!!!!

TV SHARP Q-BEAT 20R200 MATI PROTEK

PUYENG....itulah yang aku alami saat service tv punya keluarga mbak ARI. karena sudah beberapa minggu belum kelar juga. jadi malu sama yang punya.
Oya..Tv ini memakai IC program IX3098, IC chroma TDA 8361.saat dihidupkan mau nyala tetapi 15-20 menit kemudian langsung klaap...klaap...peet kembali protek, lampu indikator berkedip kedip merah.
Cek tegangan teryata normal semua. cek IC vertikal panas sekali, coba saya ganti elco2 disekitarnya, tetap tak ada perubahan. ganti IC vertikal, tetap sama.
coba ganti flyback, tetap sama saja.
cek TR dan dioda2 semua baik2 saja.
langkah ngawur...ganti semua elco pada power supply....wuiiih tetap tak ada perubahan.
Dengan bantuan seorang rekan saya, akhirnya takluk juga itu tv, teryata yang jadi biang semua ini adalah kristal biru tertulis 503 pada bodynya, yang terletak dekat ic CHROMA. kecil2 pengaruhnya besaar...
alhamdulillah akhirnya kelar juga....lega rasanya.
Semoga bermanfaat, maju terus....

Tv DAZZ GT618...Mati !!!

Datang Tv merk DAZZ dgn type GT618 kondisi mati !
Saya cek TR Hor. korslet, ternyata output B+ tidak normal (180volt), langsung saya ganti 2 elco 10uF dan 47uF di bag. Regulator akhirnya normal kembali !
Setelah TR Hor. saya ganti, Tv saya nyalakan ternyata tampil Garis Hor.(Rusak Vertical), pdhal Vcc Vertical 26v normal...nah kalo anda mngalami yg seperti ini coba cek dulu Dioda dari Vcc 26v yg mnuju bag Boost Up IC Vertical TDA3653B trsebut!
Skarang gambar dah oke, tapi saat dipindah channel tiba2 pelan2 tuningnya geser sendiri...inilah yg mmbuat qu jadi upload kasus Tv yg satu ini !
Padahal kalo dituning bisa nyimpan channel, remotenya juga berfungsi...karena Tv ini mnggunakan IC Chroma seperti miliknya Polytron yaitu TDA8361 akhirnya saya buka skemanya !
Lama skali saya cari akar masalahnya, akhirnya ketemu juga...trnyata supply 5v untuk MICOM tidak stabil, langsung saya ganti 7805...beres, gambar + channel anteng dan terus dapat bayaran buat beli Kopi plus Rujak he he he !!!
Smoga bermanfaat bagi rekan2 yg seprofesi...

Toshiba (Dramatic Vision) Rusak Vertical !

Pasien kali ini, Toshiba Dramatic Vision 14 inch dgn kerusakan Tv nyala cuma tampil Garis melintang dari kiri ke kanan, ini menandakan ketidak beresan pada bagian Vertikal.
Saya dibikin pusing seharian oleh Tv ini... ! Vcc Supply dan IC penguat LA 7837 serta Oscilator M52707SP tidak ada masalah !!!
Kalau anda mendapati kasus seperti ini, coba ikuti cara saya berikut:
Pasang colok AVO hitam ke Ground dgn skala DC Volt, lalu yang merah sentuhkan ke kaki 2 IC Penguat Vertical tersebut, kalau trnyata gambar langsung membuka normal berarti Resistor ke Ground di kaki 2 tadi putus...Nilainya 82k !!!

Akira No OSD

Kemarin memperbaki Tv Akira kerusakan pada Flyback ( JY0301-0209 ), di Malang type ini sulit dicari, akhirnya saya modif/ganti dgn BSC25-4813, setelah selesai Tv langsung saya nyalakan dan gambar normal, tetapi...OSD Tidak Tampil !
Nah, apabila anda mendapati masalah seperti ini, langsung aja buang Resistor ke Ground di Basis TR H-Sync yang berhubungan dgn AFC Flyback atau Heater...! Oke, selamat mencoba !

TV CINA GAMBAR GOYANG

3hari yang lalu dapet servisan tv cina dengan permasalahan jika di perhatikan gambar goyang..setelah mesin kubersihkan dan pergantian elco pada output acmatic karna nampaknya sudah minta di ganti serta tak lupa solder ulang pada hampir semua bagian mesin maklumlah tv cina setelah tahap awal selesai tvpun siap dinyalakan tapi tetap tv masih goyang pengecekan berjalan tanpa pemadaman tv pengecekan awal pada B+110vol normak B+180vol juga normal B+27vol yang menyuplai ic vertikal menunjukan 24vol kupikir bisa ditoleransi.B+16vol yang menuju 7812 menunjukan 14vol dan yang ke ic audio kenapa 24vol jangan jangan ngambil di tegangan vertikal dan tegangan 7812 he he he.guyon..kutemukan lagi kejanggalan pada ic vertikal LA7840 pada pin 2 vertikal out avoku bergoyang seirama dengan gambar di tv naik turun dari 5vol ke 18vol kupikir ic vertikal rusak.ganti dengan yang baru tetap gak ada perubahan sampai c100uf400vol tak ganti juga tetap saja gambar goyang..sambil membakar rokok filter kesuka'anku iseng iseng kucabut travo acmatic dan kuganti dengan bekasan tv cina eeelladalah kok tv jadi normal wah rupanya travo acmatic yang jadh biang keladinya lalu tak coba untuk mengukur tegangan output dari acmatic..B+110vol oke 180vol oke 27vol oke 16vol oke 18vol oke rupanya B+ yang menyuplai ic vertikal untuk teganganya kurang dari 27vol yang membuat gambar jadi goyang tapi bukan cuma itu ternyata ic audio yang tadi kelebihan beban sudah rusak terpaksadeh ganti ic baru dan alhamdulillah tv sudah kembali normal..siap menerima bayaran

Pascal compiler gratis untuk mikrokrontroller 8051

Jika Anda senang bekerja dengan mikrokontroller 8051 dan senang pemrograman bahasa Pascal. Ada compiler gratis dari Turbo 51.
Fitur-fitur :

• Win32 console application

• Fast single pass optimizing compiler

• Borland Turbo Pascal 7 syntax

• Full floating point support

• Mixed Pascal and assembler programming

• Full use of register banks

• Advanced multi-pass optimizer

• Smart linker

• Generates compact high quality code

• Output formats: Binary, Intel HEX, OMF-51

• Assembler source code generation

• Source-level debugging with absolute OMF-51 extended object file

• And last it' s Free


Download Latest Version 0.1.3.5

Visit Turbo51

Electronic Assistant Download Free

Electronics Assistant V4.1 Available FREE

• All the Electronics 2000 online calculators and more in a stand-alone application
• Converts Resistor & Inductor colour codes, calculates LED series resistors, capacitance units, series / parallel resistors & capacitors, frequency, reactance & more
• Calculation of nearest preferred resistor values with a choice of 5 series from E12 to E192
• Print & save calculation results

• Quick access to Windows® Calculator and up to 3 user-defined programs from the toolbar
• Information panels showing theory and equations can be toggled on or off to save space when not required
• Windows® 98, ME, 2000, XP, Vista, Linux (via WINE)

Or you can visit www.electronics2000.co.uk for more

GENERATOR PEMBANGKIT LISTRIK HEMAT BBM

kali ini bukan tv tapi sebuah alat pembangkit listrik generator namanya..berhubung di daerahku bandar lampung PLN sering sekali padam sangat mengganggu..okelah kalau begitu lirik lagu yang lagi naik daun..siapkan generator dan peralatanya bongkar tankki bensin tambahkan 2buah capasitor punyanya generator pasangkan secara paralel dengan penambahan kabel secukupnya bila sudah terpasang generatos siap dinyalakan perhatikan level voltase akan bergerak me7 300vol jangan lupa mengecilkan setelan gas yang terletak di bawah tankki bensin.dan putar baut gas kecilkan . dan hentikan bila level voltase sudah menunjukan 220vol bila ini tidak dilakukan akan banyak memakan korban..terutama lampu lampu dirumah anda karena dengan penambahan 2buah capasitor tadi tegangan AC out menjadi 300vol bahkan lebih..menurut pengamatan saya sebelum di tambah capasitor dan sebelumnya jauh sekali perbedanya dari bensinya juga suara yang ditimbulkan menjadi halus..sebelum ditambah pemakaian 6jam 4liter bensin atau 1tankki habis setelah ditambah cuma 0,5liter..buat temen temen maju teruss.........tp awas nabrak

TV CINA PUJITEC audio kecil

kemaren saya kedatangan tv cina kepunya'n mas toro..dengan kerusakan mau hidup tapi gak lama mati lagi.rupanya c 100uf160 c22uf250,2buah c4,7uf160vol 2buah c470uf35volnya sudah minta diganti dengan yang baru setelah penyolderan ulang dan pergantian pemain tv siap dinyalakan dan allhamdulilah tv hidup gk mati lagi tapi audio vol 2strip sampai 100strip sama tetap kecil sambil yman sama mas aisy sampai beliau menyarankan masuk sermod vol out posisi maksimal hotel volume streo ic sampai semua yg ada hubunganya dengan audio gak juga membuahkan hasil heem sampai mata ngantuk jm3:45 belum juga ngantuk tapi mata sudah capek..pagi harinya berlanjut lagi dan ternyata biang keroknya TR V802 dan deoda ziner di seputar ic audio ma'af saya lupa mencatat kodenya.terjadi lagi pergantian pemain tv siap dinyalakan dan benar ternyata volume sudah berpungsi dengan baik..tapi lagi lagi masih belum juga normal ketika tv di auto search yang terkunci yang semutan saja yang bening lolos mungkin lincah larinya dan gak tertangkap he he he bercanda..terjadi perang hebat setelah elco di seputaran icLA76820 1persatu di ganti sampai semua elco di ganti tv baru bisa di search..mungkin pembaca bhngung dan bertanya tanya kenapa saya sampai mengganti semua elco di daerah ic..3bulan yang lalu tv ini pernah rusak dan ternyata bengkelnya salah kaprah papan pcb di bersihkan dengan air raksa untungnya gak semuanya.kecuriga'an saya beralasan karena setiap saya melepas elco sudah hukum alam pasti saya perhatikan pada bagian bawahnya..dan semua tampak basah serta kalau di tekan pada bagian bawah elco semuanya lembek seperti dodol..kembali saya nyalakan dan benar2 tv normal di search sudah bisa terkunci.waduh ada yang ketinggalan pada sa'at tv di search yang terkunci hanya yang sinyalnya jelek lalu saya sermod dan AGC dinaikan posisi maksimal saya search kembali dan terkunci dan kembali lagi di standarkan posisi 23dìgit gambar mau bening dan normal ini tadi ciri kerusakan elco yang terkena cairan air raksa

mempercepat open close

oke berhubung ada permintaan dari email gondez..vcd vitronnya open close bermasalah  meski udah di ganti dinamo ic motor untuk jenis mpeg board vit-9294b vitron ic samsung s5l9294x02 ,ok langsung aja pada permasalahannya untuk vcd vitron memang sering open close lambat sekali bahkan mekanik gak bisa naik artinya optic gak kerja..cara mengatasinya ,hanya memutus jalur yang aslinya hanya 5volt di ganti 8volt aja lihat gambar ...gampang kan....kalau terlalu cepat  di tambah R OHM, bisa di potong di jalur out dinamo , sekian moga membantu

TV PANASONIC SERI TC 2088 TIDAK ADA GAMBAR

beberapa hari yang lalu saya mendapatkan tv panasonic tipe TC2088 tv mau hidup tapi hanya membentangan garis horizontal setelah tv saya buka ternyata ic vertikal menggunakan TA8403K tegangan untuk mensuplai 27vol sudah benar tp kenapa outputnya hanya 4vol lalu ic vertikal TA8403K saya ganti tapi tv tetap gk berubah hanya garis membentang setelah cek sana sini saya menemukan R525 terpasang 4biji di pasang secara seri yang nila ke 4R tersebut 100k 15k 1k2 biji lalu ku saya lepas yg 3 saya pasang yang 100k tapi belum juga terbuka layarnya kemudian R47K dan akhirnya jadi juga bayaran tapi sampai tv itu jadi saya masih bingung kenapa setiap layar memutih kembali membentang dan akhirnya fokus saya buka sedikit dan sedikit himbauwan kepada yg punya tv jangan di perbesar brightnya karna pasti kumat lg buat yg tau permasalahan tv di atas mohon penjelasanya
